高通量聲波基因組剪切儀XM-M220單槽XM-ME220雙槽
高通量聲波基因組剪切儀是在傳統超聲波處理基礎上的技術革新，通過球面固態超聲換能器將聲波以三維方式聚焦到樣本區域，聚焦聲波能夠以不同角度的能量輸入獲得良好的處理效果，避免傳統超聲能量的不聚集可能引起的樣本處理過度及熱損傷。
超聲波剪切儀采用等溫、旋轉離心管及非接觸的方式對樣品進行打斷勻漿和混合。用于無菌、超微量破碎，隔著離心管能打斷染色體。且不產生感染性飛零。超聲探頭與樣品不接觸，避免交叉污染。自動聲波聚焦通過準確的控制系統和自動化的冷水機操作，可為樣本處理提供高效可控、重復性優良、溫度恒定及無污染的處理環境。目前已廣泛應用于基因組學、蛋白質組學、細胞生物學等研究中。
☆ 更短的波長-低至3mm波長，與生物樣本大小相同數量級，更容易聚焦。
☆ 更集中的聲波-準確聚焦聲波至樣品區域，減少能量損失，帶來更低的功耗。
☆ 更安靜更健康-臨床醫學級超聲頻率，處于安全聽力范圍之外，無噪音，對人體無害。
基本原理：
通過壓電轉換器，將電信號轉變?yōu)楦哳l聲波信號，產生數百萬的分子“空穴”，利用“空穴”在幾秒內變大、破裂產生的瞬時流體剪切力，通過等溫、非接觸的方式對樣本進行打斷、勻漿和混合。
應用領域：
組織破碎與勻漿、蛋白質提取、蛋白質消解、DBS血卡收集提取、MALDI-TOF樣本處理、細胞及亞細胞組分裂解、ccfDNA提取、ChIP染色質剪切、DNA/RNA提取、生物標志物提取、DNA/RNA片段化、FFPE樣本核酸提取、配方設計、脂質體制備、納米顆粒制備、化合物分散/溶解、藥物合成與微粉化
傳統探頭和非接觸式的對比：
一、傳統探頭超聲波破碎儀
1、探頭與樣品直接接觸，有金屬離子污染，一次只能處理一個樣品，實驗周期長
2、對于多個樣品，需要重復使用同一探頭，容易造成樣品交叉污染
3、由于每次探頭插入樣品的深度不一，每次超聲的能量分布也不盡相同，影響實驗結果的重復性和準確性
4、由于不能采用封閉系統，在超聲過程中產生的氣霧或者泡沫會擴散到環境中造成潛在的生物危險。
二、非接觸式超聲波破碎儀
1、消除了傳統的手持探頭，固定探頭的繁瑣
2、消除了樣品交叉污染的危險；能隔著離心管能打斷染色體、破碎細胞。
3、無氣霧浮質產生-增強生物安全性，用于無菌操作
產品優勢：
1、通量高，一次可同時處理30-60個樣品，實驗效率高
2、無需頻繁操作探頭，各樣品均在單獨的全封閉試管中，避免交叉污染
3、產品配置豐富0.1ml-15ml多種適配器，適合于不同樣品的實驗
4、超聲參數設置靈活，實驗步驟標準化，實驗重復性好，結果可靠性高
5、無需特殊專用耗材，實驗成本低
6、采用4℃低溫水浴超聲波，能量分布均勻，超聲作用完全，樣品完全在低溫環境中進行，避免了樣品的變性
性能特點：
1、儀器配有旋轉馬達，超聲時自動連續旋轉離心管適配器，使超聲能量分布更均勻
2、無需特殊耗材，操作簡單，時間快，通常一個實驗短時間只需要幾分鐘
3、采用7寸醫用級電阻觸摸屏觸控操作，屏幕實時顯示工作參數時間、溫度、功率及連續模式和間隙模式顯示，操作簡單便捷，運行狀態倒計時顯示
4、微處理器設有密碼保護功能，內置程序，可根據樣品類型，輸入不同的程序，達到實驗目的，無需頻繁摸索實驗條件
5、儀器具有超電流、超電壓、超溫報警功能，當溫度超過設定溫度，自動停止超聲并報警，保證樣品的完整性
研究領域：組蛋白的修飾研究、染色質表觀遺傳修飾研究、轉錄調控分析、藥物開發研究、有絲分裂研究DNA損傷與凋亡分析等。
實驗效果：
1、gDNA不同起始量打斷效果
可對不同起始量的樣品體積進行打斷，可得到高重復的DNA剪切結果，不同初始樣本量均能得到一致性的片段。
2、全血片段對比：
3、不同投入量和不同超聲時長的測試結果：
在投入量分別是200ng時，通過Qsep100片段分析儀檢測，打斷的DNA片段在200-400bp區間占比分別是47.7%、49.2%、49.1%；片段平均值分別是290.3bp、287.6bp、283.7bp，
在投入量分別是300ng時，通過Qsep100片段分析儀檢測，打斷的DNA片段在200-400bp區間占比分別是49.4%、49.2%、49.3%；片段平均值分別是288.0bp、284.3bp、284.2bp,
說明該儀器打斷效果不錯，打斷片段峰形為單一峰形，較完整。

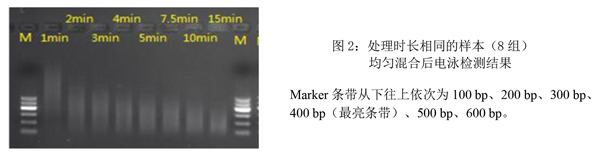

4、相同處理時長的樣本混合后，瓊脂糖凝膠電泳檢測結果：
技術參數：
| 型號 | XM-M220 (單槽) | XM-ME220 (雙槽) |
| 超聲頻率 | 20-400KHz混頻超聲功能，頻率自適應 | |
| 總時間可調 | 0.1s-9999min,脈沖間隙時間可調: 0.1s-99.9s | |
| 超聲水槽容積 | 15*14*10cm | 23*14*10cm |
| 進口原裝多頻 超聲換能器 | 4組 | 8組 |
| 超聲樣品體積 | 2mL以上或5μL以下 | |
| 樣本處理數量 | 30*0.1ml，20*0.65ml，11*2ml以及5個5-15ml離心管 | 60*0.1ml，40*0.65ml，22*2ml以及10個5-15ml離心管 |
| 適配器材質 | 316不銹鋼材質 | |
| 噪音等級 | <55dB | |
| 冷卻系統 | 便攜式恒溫槽主機(壓縮機制冷) | |
| 溫控范圍 | 2-40℃ | |
| 溫度讀數準確性 | at 0.1℃ | |
| 壓縮機功率 | 600W | |
